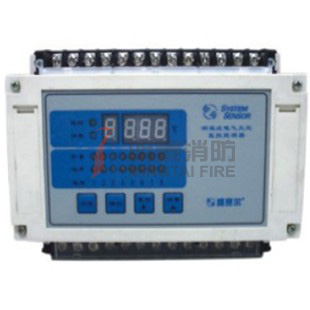

◆SSDH-J610型电气火灾监控设备是面向民用和工业双重领域的新一代超早期电气火灾监控产品，具有超早期、高智能、小型化、多功能、高可靠性、简单实用等特点。该监控设备采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。SSDH-J610型电气火灾监控主机采用总线制数据传输方式，配接SSDH-S612型剩余电流式火灾探测器和SSDH-C615型温度式火灾探测器，组成大容量电气火灾监控报警系统。
工作原理
◆主机板主要有电源电路、主机电路和通讯接口电路组成，电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，抵消电池的自放电，保证电池供电时的容量。主机电路由单片机、程序存储器、数据存储器、接口扩展电路组成。单片机采用78E58B，功能强，指令丰富，是广为应用的优秀机种。程序存储器16K，数据存储器40K。通讯接口电路由RS485专用通讯接口芯片实现，与探测器通过RS485总线进行信息交互，监控设备主动接收报警器的正常、故障、报警信息，存储、分析、处理，进行声光指示或打印（可选择配置）输出。显示板由汉字液晶显示电路、联动电路和打印机电路组成，显示电路主要由按键输入电路，时钟电路，显示驱动电路及汉字液晶组成。通过这些电路可输入操作指令，输出报警或指示信息。联动电路主要由驱动电路ULN2803和继电器组成，可实现自动控制和手动控制。监控设备可实现简单的联动输出功能。打印机采用汉字打印机。
主要功能
◆火灾报警功能：当监控设备接收到探测器传送的火灾报警信号后，监控设备发出火警声光报警信号，时钟暂停，液晶屏指示出首次报警和后续报警的探测器地址、传感器地址、报警类型、报警数值，时钟记下首次报警的时间。当监控设备的控制选择开关处于允许状态时，监控设备自动启动8组输出继电器控制的控制设备。首次火警发生后，监控设备继续接收处理其他探测器传送的报警信号，存储以备查询。报警时值班人员应先按下“消音”键消除音响，然后按监控设备指示出的报警地址进行相应的现场观察、处理，现场情况处理完毕，值班人员按复位操作，使系统恢复到正常监视状态。
◆故障报警功能：当探测器携带的传感器丢失或探测器与监控设备的连接线发生断路或短路故障时，监控设备发出故障报警音响，故障指示灯点亮，同时在液晶屏上显示出故障总数、首次报警及后续报警的部位，所有报警部位可查询，液晶屏指示出发生故障报警的探测器地址、传感器地址。当液晶屏只显示出探测器地址号时，表示监控设备与探测器的连接线出现故障，当液晶屏同时显示探测器地址和传感器地址时，表示探测器与传感器的连接线或传感器本身出现故障，值班人员应先按下“消音”键，消除音响，然后按监控设备指示出的故障发生地址，进行现场检查和维修。当故障解除后，监控设备自动恢复到正常监视状态。在故障未排除前，其他探测器传送的火灾报警信号被监控设备接收后，控制器优先处理火灾报警信号。
◆联动输出功能：当监控设备接收到火灾报警信号后，如果监控设备的控制选择开关处于“自动”位置，监控设备则自动启动8组继电器，如果监控设备的控制选择开关处于“手动”位置，用户可通过面膜上的操作键手动启动、停止8组继电器。
◆网络联接功能：系统自带一路RS232接口，可与上位机（计算机）进行信息交互，集中控制台显示。
◆事件记录功能：监控主机可记录最近发生的256条事件，包括火灾报警、故障报警、复位操作事件发生地址、时间，用户可以通过液晶屏进行事件查询。
◆打印功能：监控主机可选配汉字打印机，打印机可打印报警事件及时间、故障事件及时间、复位操作及发生时间。
◆电源故障显示功能：电源故障分两种类型：主电故障和备电故障。当主电断电或电压不足时，监控设备发出故障音响，主电故障指示灯点亮。值班人员应检查主电供电电路及控制装置内部主电保险丝是否熔断，当主电恢复正常后监控设备自动复位。当备电电池电压不足或电池连接线断线及充电回路发生故障时，备电故障指示灯点亮，值班人员应检查备电电压和备电保险丝以及备电回路是否有断线，故障解除后，监控设备自动复位。
参数
◆监控设备容量：可配接128点探测器，提供8组继电器输出
◆与探测器的通讯距离：最长1200米
◆报警时间：≤30秒
◆继电器触点容量：AC220V/1A，DC24V/1A
◆监控设备可提供外输出电源容量为：24V/1A，如果需要大容量电源，请外配其它消防电源
◆事件记录容量：最近256条（报警、故障、复位）
◆打印功能：可选汉字打印输出
◆控制器工作电源：AC220V/50HZ
◆工作环境：温度范围0℃＋55℃，湿度≤95％
◆备电：DC24V，4.0Ah
◆功耗：监视状态下≤30W，报警状态下≤60W
◆重量：10Kg（含备电）
◆外形尺寸：500×372×110mm（壁挂式）
