产品简介：

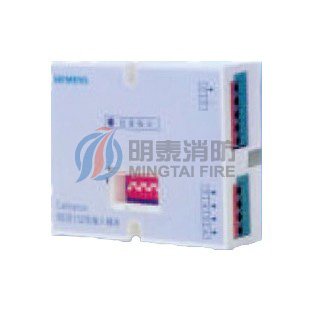

BDS132 输入模块是由SIEMENS西门子公司研发生产的一款BDS132型输入模块。通过编程联动其它设备。通过模块上的编码开关对模块进行地址编码。接在探测两总线P、S 上，两个P、S 接线端子没有极性。输入模块的输入信号为常开无源触点信号。当连接的现场消防设备动作时，BDS132 通过P、S 总线在控制器中报警，控制器按照设定的联动逻辑关系启动其它现场设备。控制器对其故障自动巡检。BDS132 输入模块采用企业标准S5 型明装盒，步骤如下：在安装位置将模块盒固定（使用ф3 螺钉）；
◆西门子 BDS132 输入模块
特性
◆通过编程联动其它设备。
◆通过模块上的编码开关对模块进行地址编码。
◆接在探测两总线P、S 上，两个P、S 接线端子没有极性。
◆输入模块的输入信号为常开无源触点信号。当连接的现场消防设备动作时，BDS132 通过P、S 总线在
◆控制器中报警，控制器按照设定的联动逻辑关系启动其它现场设备。
◆控制器对其故障自动巡检。
◆BDS132 输入模块采用企业标准S5 型明装盒，步骤如下：
◆在安装位置将模块盒固定（使用ф3 螺钉）；
◆将现场设备的常开触点连接在D、G端子上，并在设备末端并联100KΩ终端电阻。
◆如果接线不允许外露或者有防水要求，可将BDS132 输入模块安装于S6 防水塑料盒内。
参数
◆工作电压 24VDC
◆监视电流 ≤1mA
◆动作电流 ≤3mA
◆工作温度 -10...+50℃
◆相对湿度 ≤95%（40±2℃） 相对湿度
◆确认灯 设备动作后常亮
◆端子接线截面积 1.0...1.5mm2 每个接线端子孔只容许接1 根线
