产品简介：

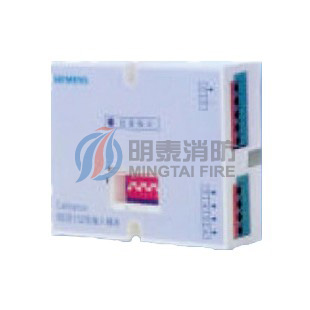

BDS161 输入模块是由SIEMENS西门子公司研发生产的一款BDS161型专用输入模块。将非编址探测器接入探测总线的输入模块。BDS161 输入模块在BC80 智能系统中，用于接入OP520 和HI520 非编址探测器。每个回路上最多接10 个BDS161。每个非编址模块最多可接25 只非编址探测器。判定并向控制器传送所接探测器探测到的火警、故障、正常等信息，具有报警指示。编码开关设定地址编码。模块的P、S 端接在控制器P、S 总线上，P、S 接线无极性。
◆西门子 BDS161 专用输入模块
特性
◆将非编址探测器接入探测总线的输入模块。
◆BDS161 输入模块在BC80 智能系统中，用于接入OP520 和HI520 非编址探测器。
◆每个回路上最多接10 个BDS161。
◆每个非编址模块最多可接25 只非编址探测器。
◆判定并向控制器传送所接探测器探测到的火警、故障、正常等信息，具有报警指示。
◆编码开关设定地址编码。
◆模块的P、S 端接在控制器P、S 总线上，P、S 接线无极性。
◆非编址探测器的“1 、2 和3、 4 ”端接在BDS161 的“D+ 和D-”端，接线时注意极性。
◆可配接AI300、AI340 门灯。
◆门灯接在BDS161 的“L+、L-”端子上。
◆BDS161 输入模块采用企业标准S5 型明装盒，步骤如下：
◆在安装位置将模块盒固定（使用Ф3 螺钉）；
◆将BDS161 输入模块接在控制器P、S 总线上；
◆将非编址探测器接入该输入模块。
◆火警电压 3.7V-16.4VDC
◆故障电压(短路) 0V-3.7VDC
◆故障电压(开路) 22.1VDC以上
