产品简介：

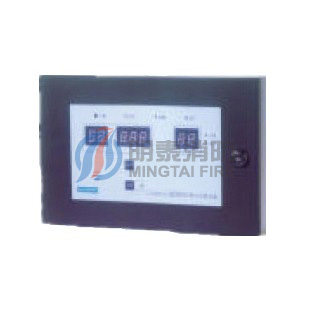

BDS331 火灾显示盘是由SIEMENS|西门子公司研发生产的一款BDS331型火灾显示盘。它可直接连接于BC80 两总线探测回路中，通常安装在各楼层的楼梯口或值班室，用来显示本回路的火警、联动信息。可显示设备的回路，地址号，设备类型号。每台层显只能显示本回路内的报警点，一台BDS331 最多显示同一回路上的127 个部位。由机壳、显示面板、主控电路板组成。
◆西门子 BDS331 火灾显示盘
特性
◆每台层显只能显示本回路内的报警点，一台BDS331 最多显示同一回路上的127 个部位。
◆BDS331 火灾显示盘直接连接于BC80 两总线探测回路中，通常安装在各楼层的楼梯口或值班室，用来显示本回路的火警、联动信息。
◆可显示设备的回路，地址号，设备类型号。
◆BDS331 火灾显示盘由机壳、显示面板、主控电路板组成。
◆线路板上的八位拨码开关的前七位用于设定本显示盘的地址号（1～127）。
◆第八位设置显示模式。
◆P、S 端子接于本楼层的两总线上，用于与控制器进行通讯。P、S 两端子无极性。
◆V、G 端子接于系统的V、G 线上用于为BDS331 提供电源。V、G 不可接反。
◆继电器输出端子0、1、2（CO、NC、NO）可以用于接现场报警设备
参数
◆工作电压 24V DC
◆监视电流 ≤6mA
◆报警电流 ≤60mA
◆工作温度 -10…+50℃
◆相对湿度 ≤95%(40±2℃) 相对湿度
◆继电器触点负载 125VAC/1A，24VDC/1.25A
